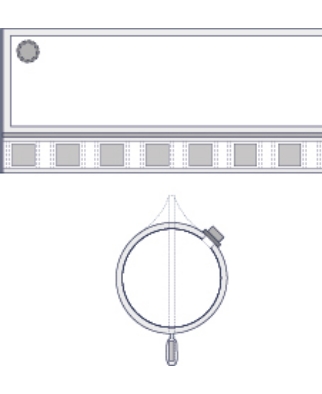

Passiv-Ölsperre Typ R 200 L
Die Schwimmkörpersperre Typ R 200 L ist eine Variante der bewährten Ölsperre Typ R 200. Beide Typen verfügen über identische Abmessungen und sind daher kombinierbar. Als Weiterentwicklung des bewährten Designs verfügt die Sperre Typ R 200 L über luftgefüllte Schwimmkörper.

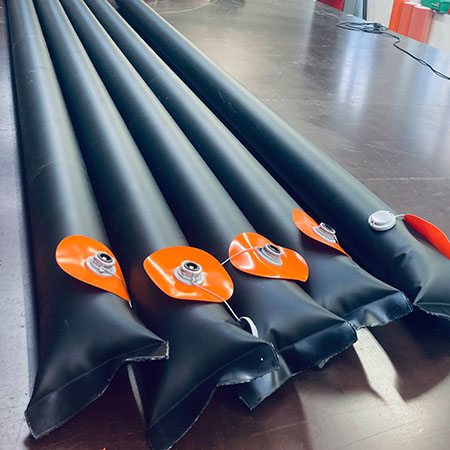

Dies reduziert das erforderliche Transport- und Lagervolumen auf ein absolutes Minimum, unabdingbar bei nur begrenztem Stauraum im Einsatzfahrzeug! Zur Gewährleistung der bestmöglichen Robustheit, ist der Schwimmkörper als separater, innen liegender Schlauch ausgeführt. So bleibt die Schwimmfähigkeit selbst bei Beschädigung der Außenhülle weiter erhalten. Die Befüllung der Sperre erfolgt mittels Niederdruck-Füllinjektor in kürzester Zeit direkt am Einsatzort.
Besondere Merkmale:
Luftgefüllte Schwimmkörper, dadurch kompakt zusammenrollbar und minimales Lagervolumen. Adaptierbar an die Sperre Typ R 200 und mit vergleichbarem Anwendungsspektrum.
Funktionsmerkmale
- Luftgefüllte Schwimmkörper
- Kompaktes Lagervolumen
- Hohe Robustheit
- Segmentbauweise
ZUBEHÖR:
ENDSTÜCK
DOPPEL-ENDSTÜCK
ENDSTÜCK MIT GEHRUNG
DOPPEL-ENDSTÜCK MIT GEHRUNG
UFERSCHUTZVERTEILERSTÜCK
SCHWIMMENDES MITTELSTÜCK
ÜBERGANGSSTÜCK
ABSPANNVORRICHTUNG
ADAPTERSTÜCK
ABSPANNZWISCHENSTÜCK
SCHNELLKUPPLUNG
HALBE SCHNELLKUPPLUNG
MITTELSTÜCK SCHNELLKUPPLUNG
ARRETIERUNGSBOLZEN
SCHLEPPVORRICHTUNG SET R 200
| Art.-Nr. | 04110011 |
| SPERRENLÄNGE | 5 und 10 m (Sonderlängen auf Anfrage) |
| GESAMTHÖHE | 350 mm |
| FREIBORD | 200 mm |
| EINTAUCHTIEFE | 150 mm |
| GEWICHT | 5 kg/m |
| WERKSTOFF SPERRENHÜLLE | schweres HD-Polyestergewebe mit allseitiger Vinylbeschichtung |
| WERKSTOFF SCHWIMMKÖRPER | Vinyl-P inkl. Befüllung-Rückschlagventil mit Schraubkappe |
| KONTERGEWICHT | Stahl galvanisch verzinkt |
| REIßFESTIGKEIT NACH DIN 5335 |
Kette 400 daN/ 5 cm Schuss 420 daN/ 5 cm |
| FÜLLZEIT | 20 – 30 sec. je Segment von 10 m Länge mit Niederdruck-Füllinjektor |
| FÜLLVOLUMEN | 32 l/m |
BEISPIELANWENDUNG
Erdanker
Content Here
Ölsperre R 200 L (Hauptsperre)
Content Here
Ölsperre R 200 L (Uferschutzsperre)
Content Here
Schleppvorrichtung
Uferschutzverteilerschutz
Einsatz der Ölsperre Typ R 200 L
an der Donau
| Fließgeschwindigkeit | 1,0 m/s |
| Flussbreite | 80 m |
| Winkelstellung | 30° |
| Hauptsperre | 170 m |
| Uferschutzsperre | 30 m |
Zubehör
ENDSTÜCK |
 |
R 100 | ART.-NR. 04152001 |
| R 150 | ART.-NR. 04142001 | ||
| R 200 | ART.-NR. 04112001 | ||
| R 200 L | ART.-NR. 04112001 | ||
Doppel-Endstück |
 |
R 100 | ART.-NR. xxx |
| R 150 | ART.-NR. xxx | ||
| R 200 | ART.-NR. 04112031 | ||
| R 200 L | ART.-NR. 04112031 | ||
| R 200 L | ART.-NR. 04112002 | ||
Doppel-Endstück mit Gehrung |
 |
R 100 | ART.-NR. xxx |
| R 150 | ART.-NR. xxx | ||
| R 200 | ART.-NR. xxx | ||
| R 200 L | ART.-NR. xxx | ||
| R 200 L | ART.-NR. 04112081 | ||
Selbst-schwimmendes Mittelstück |
 |
R 100 | ART.-NR. xxx |
| R 150 | ART.-NR. xxx | ||
| R 200 | ART.-NR. 04112001 | ||
| R 200 L | ART.-NR. 04112001 | ||
Übergangsstück |
 |
R 100 | ART.-NR. 04200101-2 |
| R 150 | ART.-NR. xxx | ||
| R 200 | ART.-NR. 04200061 | ||
| R 200 L | ART.-NR. 04200061 | ||
Abspann-vorrichtung |
 |
R 100 | ART.-NR. xxx |
| R 150 | ART.-NR. xxx | ||
| R 200 | ART.-NR. 04115001 | ||
| R 200 L | ART.-NR. 04115001 | ||
Adapterstück |
 |
R 100 | ART.-NR. 04200101-1 |
| R 150 | ART.-NR. xxx | ||
| R 200 | ART.-NR. 04200021 | ||
| R 200 L | ART.-NR. 04200021 | ||
Abspann-zwischenstück |
 |
R 100 | ART.-NR. 04152071 |
| R 150 | ART.-NR. xxx | ||
| R 200 | ART.-NR. 04112051 | ||
| R 200 L | ART.-NR. 04112051 | ||

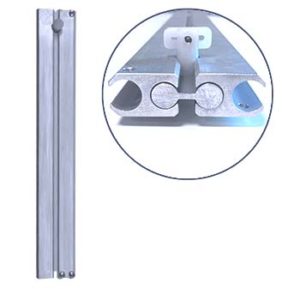

Schnellkupplung |
 |
R 100 | ART.-NR. 04151001 |
| R 150 | ART.-NR. 04141001 | ||
| R 200 | ART.-NR. 04112001 | ||
| R 200 L | ART.-NR. 04112001 | ||

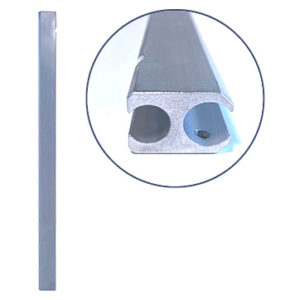

Halbe Schnellkupplung |
 |
R 100 | ART.-NR. xxx |
| R 150 | ART.-NR. xxx | ||
| R 200 | ART.-NR. 04111031 | ||
| R 200 L | ART.-NR. 04111031 | ||

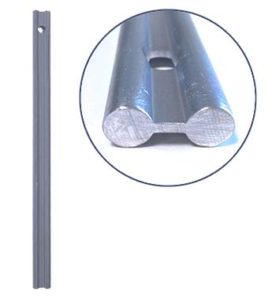

Mittelstück Schnellkupplung |
 |
R 100 | ART.-NR. xxx |
| R 150 | ART.-NR. xxx | ||
| R 200 | ART.-NR. 04111021 | ||
| R 200 L | ART.-NR. 04111021 | ||
Arretierungsbolzen für Schnellkupplung |
 |
ART.-NR. 0451031 | |

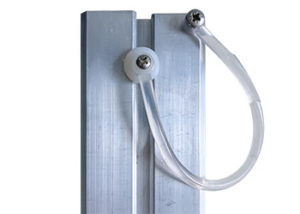

Arretierungsbolzen für Schnellkupplung mit Sicherung |
 |
ART.-NR. 04510313 | |
Seil für Abspann-Endstück |
 |
ART.-NR. 04302071-S |
Lagerung
Lagerung und Transport
Die Ölsperre R 200 L kann aufgrund ihres luftgefüllten Schwimmkörpers platzsparend gerollt verstaut werden. Ein Einzelsegment von 10 m passt so zum Beispiel in eine Kunststoff-Stapelbox mit den Abmessungen 40 x 40 x 50 cm (L/B/H).
Auch die Aufnahme auf eine Haspel (vertikal oder horizontal) ist möglich und durchaus bewährt.
AKTUELLE AUFTRÄGE

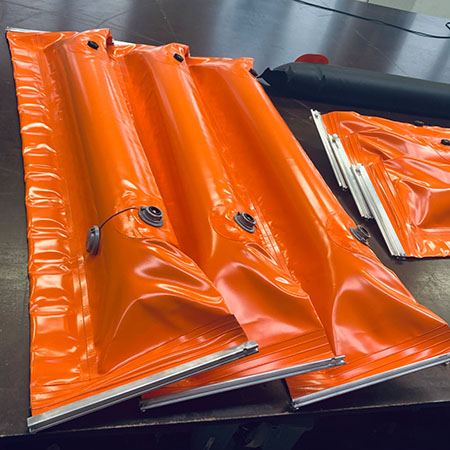

R 200 L Sondermaß 1 Meter

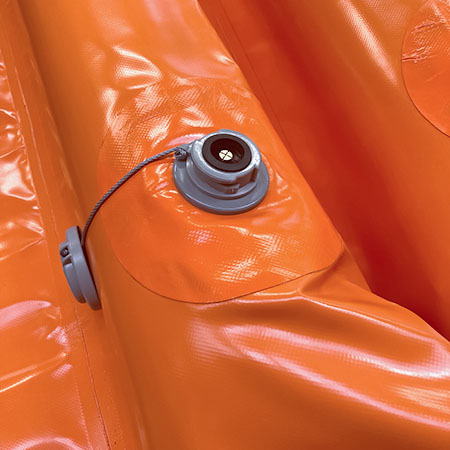

Ventil der Ölsperre R 200 L
Roßbach Ölsperre R 200 L 5 Meter Länge
